Reparatur, Öffnungs -Anleitung Samsung GT-i9195 Galaxy S4 Mini (LTE)

FAQ - Reparaturanleitung

  Folgendes Werzeug wird zur Reparatur benötigt, bzw. empfohlen
Samsung GT-i9195 Galaxy S4 Mini

Samsung GT-i9195 Galaxy S4 Mini Öffnen, Reparatur Anleitung

Gehäuserahmen, Chromrahmen Samsung GT-i9195 Galaxy S4 Mini
Teil 1. ( Unterschale lösen )
Nachdem Sie den Akkufachdeckel abgenommen und den Akku aus dem Gerät genommen haben, lösen Sie die 10 Kreuzschlitz Schrauben in der Unterschale, im Bild oben sind die Positionen der Schrauben rot markiert. Als Unterlage für das Gerät empfiehlt es sich ein weiches Tuch zu verwenden, damit das Displaymodul nicht verkratzt wird.

Gehäuserahmen, Chromrahmen Samsung GT-i9195 Galaxy S4 Mini Teil 2. ( Unterschale vom Gerät abnehmen )
Nachdem Sie die Schrauben aus der Unterschale entnommen haben, können Sie die Unterschale mit dem SRT-6 Öffnungswerkzeug lösen. Gehen Sie dabei wie auf dem Bild gezeigt vor. Lösen Sie zuerst die Unterschale an einer der kurzen Seiten des Gerätes. An den Seitenschaltern und der Ladebuchse achten Sie drauf das Sie diese nicht beschädigen.
Anschließend können Sie die Unterschale/Gehäuserahmen abnehmen.
Samsung GT-i9195 Galaxy S4 Mini
Front-Kamera Konnektor Samsung GT-i9195 Galaxy S4 Mini

Ladeplatine Samsung GT-i9195 Galaxy S4 Mini

Teil 3. ( Konnektoren )
Oben im Bild sind die Konnektoren der einzelnen Komponenten rot markiert.
Lösen Sie wie auf den Bildern links und unten gezeigt die Konnektoren mit dem SS-93 Werkzeug.
Achten Sie beim Lösen darauf das Sie keine SMD-Bauteile auf der Platine beschädigen oder abreissen.
Wenn alle Konnektoren gelöst sind, können Sie die Anschlußkabel leicht nach oben biegen.



       Lautsprecher, Nährungs-Sensor Samsung GT-i9195 Galaxy S4 Mini             Headsetbuchse Samsung GT-i9195 Galaxy S4 Mini             Antennenkabel Samsung GT-i9195 Galaxy S4 Mini


Display Samsung GT-i9195 Galaxy S4 Mini

Teil 4. ( Hauptplatine, Display Einheit )

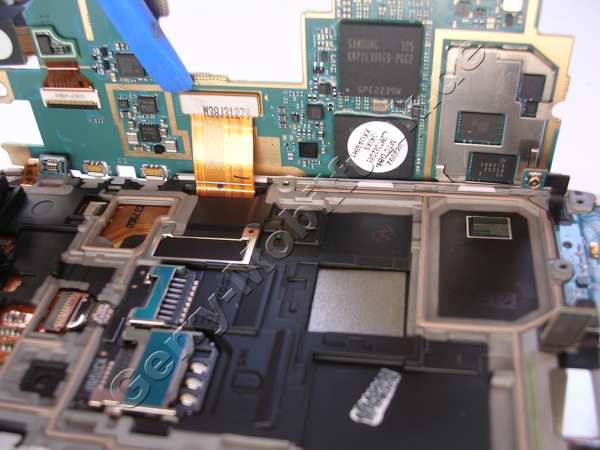

Nachdem Sie wie oben beschrieben die Konnektoren gelöst haben, können Sie die Hauptplatine vorischtig anheben. Auf der Unterseite der Plaine befindet sich der Konnektor vom Displaymodul.
Lösen Sie wie auf dem Bild gezeigt den Konnektor vom Displaymodul mit dem SS-93 Werkzeug.
Nun können Sie die Hauptplatine entnehmen und haben das Displaymodul mit den weiteren Komponenten vor sich liegen.
Samsung GT-i9195 Galaxy S4 Mini

Teil 5. ( Lautsprecher, Headsetbuchse, Kameramodul,Vibrationsmotor )
Lösen Sie das Sicherungsblech über der Frontkamera und des Nährungssensor mit dem Zahnarzthacken wie auf dem Bild unten links gezeigt.
Anschließend können Sie den Lautsprecher mit Nährungssenor aus dem Displayträger entnehmen, lösen Sie den Lautsprecher vorsichtig mit dem Zahnarzthacken wie auf dem Bild rechts gezeigt an der kurzen Seite des Lautsprecher.
Den Konnektor der Hauptkamera lösen Sie vorsichtig mit dem SS-93 Werkzeug.
Auch den Vibrationsmotor lösen Sie mit dem Zahnarzthacken, achten Sie auf das Anschlußkabel vom Vibrationsmodul ! Das Flexkabel ist auf dem Gehäuse angeklebt und muß extra gelöst werden.
Die Headsetbuchse können Sie ebenfalls mit dem SS-93 Werkzeug aus dem Displayträger entfernen.

Sicherungsblech Samsung GT-i9195 Galaxy S4 Mini Hauptkamera Samsung GT-i9195 Galaxy S4 Mini Vibrationsmotor Samsung GT-i9195 Galaxy S4 Mini
Lautsprecher Samsung GT-i9195 Galaxy S4 Mini

Headsetbuchse Samsung GT-i9195 Galaxy S4 Mini


Ladeplatine, Ladebuchse Samsung GT-i9195 Galaxy S4 Mini Teil 6. ( Ladebuchse mit Ladeplatine )
Um die Ladebuchse mit Ladeplatine aus zu bauen, lösen Sie den Konnektor vorsichtig mit dem SS-93 Werkzeug. Anschließend heben Sie die Ladeplatine vorsichtig mit dem Zahnarzthacken vom Displayträger, ggf. wärmen Sie die Ladeplatine mit einem Föhn an damit sich der Kleber löst. Achten Sie darauf das Sie die Platine nicht verbiegen, da sich sonst die SMD Bauteile von der Platine lösen.
Samsung GT-i9195 Galaxy S4 Mini


Simkartenleser Samsung GT-i9195 Galaxy S4 Mini Teil 7. ( Speicherkartenleser und Simkartenleser )
Um den Speicherkartenleser und Simkartenleser aus zu bauen, lösen Sie den Konnektor vorsichtig mit dem SS-93 Werkzeug. Anschließend heben Sie den Kartenleser vorsichtig mit dem Zahnarzthacken vom Displayträger, ggf. wärmen Sie den Kartenleser mit einem Föhn an damit sich der Kleber löst. Achten Sie darauf das Sie die Platine vom Kartenleser nicht verbiegen.
Speicherkartenleser Samsung GT-i9195 Galaxy S4 Mini


Ersatzteile für das Samsung GT-i9195 Galaxy S4 Mini


06.05.2021
Münster
(5351)
S4 Mini Startet nicht
Guten Tag
Ich habe ein Problem mit meinem s4 Mini das Handy hat sich einfach ausgeschaltet und geht nicht mehr an was kann man da tun auf dem gerät ist strom das hab ich schon Überprüft aber warum startet es nicht
Vielen Dank im Vorraus
Antwort:
Eine Ferndiagnose ist leider kaum möglich. Da wird Ihnen nur eine Fachwerkstatt helfen können.

19.03.2019
Tschiohh
(5337)
Batterie in Dreieck, kann nicht mehr Laden
Servus,
habe das Problem das beim anstecken des Ladegeräts erst die normale Batterie erscheint, kurz danach aber noch ein Gelbes Dreieck. Habe erst angenommen es liegt vielleicht am Akku und daher einen anderen gekauft. Dieser hatte auch etwas Füllung weshalb ich das s4 mini einschalten konnte. Beim Anschluss an das Ladegerät erschien ein pop-up mit der info:Gerät lädt nicht und die Frage nach original Akku und Ladegerät.
Ist beides original.
Extra noch ein Samsung Ladegerät im Handy laden aus probiert.
Nun meine Frage ob jemand dies schon einmal hatte und ob jemand weiß weshalb dies passiert ist und eine Lösung parat hat.
Danke schon mal im voraus.
Antwort:
Da ist vermutlich die Ladeelektronik defekt

06.12.2017
marder
(5285)
Samsung GT i9195 Galaxy S4 Mini lädt mich mehr
Sehr geehrter Herr Schreiber,
das S4 mini lädt nicht mehr, nachdem es über ein 2.1 A USB über den Zigarettenanzünder eines PKW's geladen werden sollte. Gehe davon aus, dass es sich um eine Überspannung handelt. Ist eine Sicherung verbaut? Wenn ja, wo und kann diese ausgetauscht werden? Wenn sie auf der Hauptplatine fest verbaut ist, kann diese ausgetauscht werden, ohne das alle Informationen des Gerätespeichers, alle Apps, Telefonkontakte und Displayeinstellungen verloren gehen?
Wäre super, wenn sie mir hier helfen könnten.
Antwort:
Eine reine Ladesicherung ( wie z.B. früher in Nokia Geräten verbaut war ) ist im S4 unseres Wissen nach nicht verbaut. Da uns kein Schaltplan vom Gerät vorliegt können wir das jedoch nicht genau angeben. Auch können wir Ihnen auch nicht angeben welches Bauteil das erste ist das durch Überspannung zerstört wird.

27.11.2017
Voodooman
(5282)
Gespräche kaum möglich S4mini
Hallo ich habe das Problem das beim Zustandekommen eines Gesprächs nach ca 20sec ich den Gesprächspartner nicht mehr höre.Dann knackt es nach ein par sec wieder man hört sich wieder und das ganze wiederholt sich.Habt Ihr einen Rat? Vielen Dank im voraus
Antwort:
Das hört sich nach einem thermischen Problem auf der Platine an. Vermutlich ist das nicht reparabel

22.10.2017
dn
(5268)
Sudden Death - Ursache?
Moin,
habe wie ein paar andere User das Problem, dass das Gerät gar nicht mehr reagiert, der Akku ist gut.

Habe einmal nachgemessen und Folgendes festgestellt:
Wenn Spannung angelegt wird, fließt erst einmal kein Strom (0,3 mA).
Sobald ich aber den Anschalttaster drücke, als würde ich das Gerät anschalten, fließt ein Strom von 70-80 mA, ohne dass das Gerät sonst etwas Sichtbares machen würde (keine Bildschirmaktivität, Vibrationsmotor macht nix...)

Das Ganze läuft genauso ab, wenn ich nur das Mainboard/Logicboard einzeln ohne Bildschirm, Rahmen etc. anschließe

Gibt es Referenzwerte für den Strom bei normalem Betrieb und könnte man durch diese Symptomatik den Fehler auf bestimmte Bereiche begrenzen?

Viele Grüße
Antwort:
Leider haben wir da keine Information an welchem Bauteil sich das Gerät aufhängt und nicht startet.

03.08.2017
cayenne
(4890)
internen speicher tauschen
hallo
mein galaxy S4 Mini startet leider nicht mehr - usb anschluss und akku sind nicht das problem - vermutlich irgendwo auf der platine.
Leider konnte ich keine datensicherung mehr machen - habe aber inzwischen eine komplette neue Platine als ersatzteil bestellt.
da einige Daten dirket aufs Handy gespeichert werden - nun meine Frage lässt sich der interne Speicher ausbauen und auf die neue platine übertragen und wenn ja; wie sieht dieser aus und wo genau ist er zu finden.
Wäre über Hilfe sehr dankbar damit nicht alle Daten verloren sind
Antwort:
Der interne Speicher läßt sich nicht ohne weiteres umbauen. Der Datenspeicher befindet sich in einem IC der umgelötet werden muss

22.12.2016
PG
(4844)
Daten löschen
Hallo,
mein S4mini ist einfach ausgegangen, lässt sich nicht einschalten, weder anderer Akku noch Anschluss an PC, keine Reaktion. Ich vermute einen Defekt der Hauptplatine.
Ich möchte meine Daten löschen, funktioniert aber nicht da ich das Gerät nicht an bekomme.
Sind meine persönlichen Daten auf der Hauptplatine gespeichert ?
Kann ich den Speicher unkompliziert entfernen?
Wo befindet er sich?
Habe die Hauptplatine bereits ausgebaut.
Freundliche Grüße

Antwort:
Na dann brechen Sie die Hauptplatine durch und entsorgen Sie die Platine auf dem Bauhof im Elektroschrott. Dann sind Ihre Daten vernichtet.

26.10.2016
MJ
(4825)
Kamerakonnektor
Hallo, ich habe beim Lösen der Kamera leider den Konnektor: u36M7K in der mitte gebrochen- also das weiße Teil- kann man den Konnektor auswechseln?
Antwort:
Wir haben den Konnektor leider nicht als Ersatzteil verfügbar.

28.09.2016
Helmut
(4815)
Totalschaden - Daten auslesen?
Guten Tag,
mein Gerät funktioniert leider gar nicht mehr, es reagiert weder auf
- normale Versuche, das Gerät mit der An/Aus-Taste zu starten
- weder mit noch ohne Akku auf Anschluss an Stromadapter oder PC.
Das Handy ist im direkten Vorlauf zur Fehlfunktion nicht runtergefallen oder hat sonstige äußerliche Schäden erlitten. Ich tippe auf irgendeine Art von Kurzschluss, würde es auch mal auseinanderbauen. Meine Hauptfrage, abgesehen von einer Ferndiagnose, wäre, ob sich die Daten (Kontakte, Bilder) auf irgendeiner Weise manuell auslesen lassen.
Vielen Dank,
Mit freundlichen Grüßen.
Antwort:
Die Daten lassen sich nur auslesen wenn Sie das Gerät wieder in Betrieb bekommen.

09.08.2016
Malone
(4798)
Touchfunktion am neuen Display geht nicht
Hallo,

Neues Display problemlos eingebaut und funktioniert.... aber nicht ganz!

Die Touch-Funktion geht nicht.
Alle einfachen Sachen wie
"an aus"; "Akku rein raus" ;"SIM Karte rein raus"
hat nichts gebracht.
Alle Verbindungen nochmal geprüft, ohne Erfolg.
Was kann das sein ??????
Welcher Konnektor ist für die Touch-Funktion verantwortlich?
Im voraus vielen Dank
Antwort:
Der Touchpanel und das Displaymodul haben einen gemeinsamen Konnektor. Wichtig wäre das Modul zu prüfen ob nicht evtl. der Touchpanel selbst einen Fehler hat

05.01.2016
kiber
(4735)
S4 selfie cam gegen eine bessere tauschen
Hallo, ich habe ein galaxy S4 und bin damit eigentlich zufrieden. Als ich aber gesehen habe, das die selfie cam am S5neo von einem Bekannten sehr viel besser ist, würde ich gerne wissen, ob es möglich ist diese, oder eine andere, am S4 zu verbauen.
Danke und Gruß
Antwort:
Nein der Austausch der Kamera gegen ein anderes Modell ist nicht möglich

09.12.2015
Annie
(4726)
Empfangsbalken ja, Netz nein
Guten Tag, vielen Dank für Ihre informative Seite. Mein S 4 mini zeigt mir Empfangsbalken an, aber meldet, dass ich kein Netz hätte. Mitten in der Innenstadt. WLAN geht, SIM ist auch ok in anderen Handys.

Alle gängigen Sachen habe ich schon probiert. Kann man die Empfangsantenne austauschen? vielleicht ist die kaputt?

viele Grüße, Annie



Antwort:
Das hört sich nach einem Fehler der Software an, ggf. mal die Netzeinstellungen zurück setzen

07.09.2015
nixda
(4697)
Speicherkartenleser und Simkartenleser
habe noch ein 2. defektes gerät kann ich aus diesem den entnehmen und einfach einbauen?
wie schließe ich diesen dann an?

viele grüße und danke
Antwort:
Der Kartenleser ist nur gesteckt von daher sollte ein Umbau kein Problem darstellen.

17.08.2015
lachen
(4689)
Display schaltet sich sofort wieder ein nachdem es automatisch oder manuell abgeschaltet wird
Nach Benutzung meines S4mini im starken Regen bleibt mein Display leider nicht mehr ausgeschaltet. Wenn das Display sich durch die diplaytimeout Zeit abschaltet oder von mir manuell mit dem ON/OFF Schalter ausgeschaltet wird, geht es nach ein/zwei Sekunden gleich wieder an.
Es sieht so aus als ob irgendein event, das Handy ständig "wach" hält. Das Display inkl. Touchfunktion funktioniert normal und registriert keine falschen Eingaben.

Haben Sie eine Idee an was das liegen könnte?
Ich habe folgende Bauteile in Verdacht: Ladebuchse mit Ladeplatine oder Headset Konnektor.
Schöne Grüße
Antwort:
Pauschal kann man nur schwer angeben welches Bauteil da nun defekt ist, aber die Wahrscheinlichkeit das ein Kurzschluß vorliegt ist sehr hoch.

16.07.2015
janrute
(4675)
Kein GPS Empfang
Hallo, habe mir vor 5 Monaten das Samsung Galaxy S4 mini gekauft und habe erst jetzt festgestellt, das das GPS nicht funktioniert.
Zur Reparatur eingeschickt und einenKostenvoranschlag bekommen, da das Handy einen Feuchtigkeitschaden hat, den die Garantie nicht abdeckt.
Jetzt ist mir das Handy weder ins Wasser gefallen noch sonst irgendwie nass geworden.
Alle andere funktioniert einwandfrei.
Kann es sein das es an der Hauptplatine liegt, die sollte nämlich erneuert werden, kann ich die GPS Antenne selber tauschen?
Lohnt sich die Reparatur?!
Vielen Dank im voraus.
Antwort:
Bei einem Feuchtigkeitsschaden kann man nicht abschätzen wo der Fehler nun liegt. Aber das die Antenne selbst defekt ist, ist eher unwahrscheinlich. Ein Fehler auf der Platine oder an Kontakten ist da wahrscheinlicher.

04.03.2015
PH
(4616)
Nur rauschen nach Wasserschaden beim Gesprächspartner
Samsung S4 mini ist nach dem Wasserschaden so gut wie neu, nur mein Gesprächspartner hört mich nicht - ich kann ihn hören. Was kann ich tun?
Antwort:
Das spricht für einen Schaden am Mikrofon

27.12.2014
siegbock
(4583)
Lautsprecher für Klingelton schribbelt bei s4 mini
Hallo, und guten Tag.
Ich habe die Beschreibung für das zerlegen des s4 mini genau gelesen und angeschaut. Möchte den Lautsprecher austauschen.
Frage an sie: wenn ich das richtig sehe ist der Lautsprecher für lauthören in der Unterschale befestigt.
Muss ich beim entfernen des Lautsprechers etwas besonderes beachten ( halteklammern oder Schrauben ) oder ist der nur so eingelegt.
Schon mal vielen Dank vorab an sie.
Mit freundlichen Grüßen
Antwort:
Das Lautsprechermodul Galaxy S4 kann nach dem Lösen der Schrauben einfach abgenommen werden.

03.11.2014
ADee
(4549)
Lautsprecher und Vibration schwach S4 mini
Hallo,
nach einem Sturz ist der Lautsprecher trotz maximaler Einstellung viel leiser als zuvor und hört sich kratzig an (Hörerlautsprecher normaler Klang und normale Lautstärke). Auch der Vibrationsalarm funktioniert nur gelegentlich und wenn dann sehr schwach.
Antwort:
Es kann durchaus sein das der Lautsprecher bzw. dessen Membran einen Schaden durch den Sturz erlitten hat. Genau kann man das jedoch nur nach Prüfung in der Werkstatt feststellen. Gleiches gilt für den Vibrationsmotor, auch hier kann durch den Sturz die Mechanik im inneren beschädigt worden sein.

30.08.2014
wöllmann
(4504)
Sicherungsblech samsung 4s mini
hallo
ich brauche das abgebildete kleine Sicherungsblech, wo kann ich das herbekommen?
Antwort:
Das Sicherungsblech haben wir leider nicht als Ersatzteil verfügbar. Wir können Ihnen leider keine Bezugsquelle für das Blech nennen
