Reparatur, Öffnungs -Anleitung Microsoft Lumia 650 und Lumia 650 DualSim

FAQ - Reparaturanleitung Ersatzteile Lumia 650

Sollten Sie sich die Reparatur vom Microsoft Lumia 650 nicht selbst zutrauen, können Sie die Reparatur auch in unserer Werkstatt durchführen lassen. Weitere Informationen finden Sie hier: Lumia 650 Reparatur.

  Folgendes Werzeug wird zur Reparatur benötigt, bzw. empfohlen

Rückansicht Microsoft Lumia 650
Teil 1. ( Schrauben der Unterschale lösen )
Nachdem Sie den Akkufachdeckel des Lumia 650 abgenommen haben, legen Sie das Gerät mit dem Display nach unten auf eine weiche Unterlage und nehmen den Akku aus dem Gerät. Lösen Sie die auf der oberen Abbildung rot markierten Schrauben. In der Unterschale vom Lumia 650 sind 12 Schrauben gleicher größe verbaut.
Die Unterschale ist neben dem Akku-Kontakt durch einen Haken mit dem Gehäuseträger verbunden. Wie auf dem rechten Bild gezeigt können Sie den Haken mit einem Werkzeug lösen um die Unterschale abnehmen zu können.
1). Torx TX4+ Schrauben 1,4x3,4mm Lumia 650.
Unterschale Microsoft Lumia 650
Geöffnetes Microsoft Lumia 650
Teil 2. ( Schraube Headset Konnektor lösen )
Nachdem Sie die Unterschale abgenommen haben wie im oberen Bild gezeigt, lösen Sie die Torx TX4 Schraube vom Headset Konnektor. Oben im Bild ist die silberne Schraube rot markiert.
Torx TX4+ Schrauben 1,4x2,3mm silber Lumia 650.
Hauptkamera Microsoft Lumia 650
Im roten Kreis die entfernte Schraube
der Headsetbuchse
Displayanschluß Microsoft Lumia 650 Headset-Anschluß Microsoft Lumia 650

Teil 3. ( Lösen der Konnektoren )
Nun lösen Sie zuerst das Kabel vom Kameramodul des Lumia 650 von der Hauptplatine und nehmen die Kamera aus dem Gehäse. (Bild oben links)
Anschließend lösen Sie auch die Konnektoren vom Displaymodul, Headset-Buchse und dem kleinen Kameramodul. Das kleine Kameramodul (Frontkamera) können Sie nun auch aus dem Gehäuse entnehmen.
Wichtig ! Gehen Sie beim lösen der Konnektoren sehr vorsichtig vor, da sich unter den Steckern elektronische Bauteile befinden. Verwenden Sie keine metallischen Werkzeuge beim lösen der Kabel.
Empfehlung: SS-93 Öffnungswerkzeug
Kameramodul 5 MegaPixel Lumia 650 (Frontkamera).
Kameramodul 8 MegaPixel Lumia 650 (Hauptkamera).
Vordere Kamera Microsoft Lumia 650
Hauptplatine Microsoft Lumia 650
Displaymodul Microsoft Lumia 650
Ohrlautsprecher Microsoft Lumia 650 Teil 4. ( Platine Ausbauen )
Bevor Sie die Hauptplatine ausbauen können sind die Konnektoren der beiden Kameramodule und vom Headset-Konnektor wie oben beschrieben zu lösen.
Biegen Sie die Anschlußkabel vorsichtig von der Platine weg damit sich die Platine anheben läßt wie im oberen Bild gezeigt.
Wie links im Bild gezeigt lösen Sie nun den Ohrlautsprecher aus dem Rahmen, anschließend können Sie den Headsetkonnektor wie unten im Bild gezeigt ebenfalls lösen.
Headsetanschluß Microsoft Lumia 650


Teil 5. ( Headsetbuchse und Lautsprecher Ausbauen )

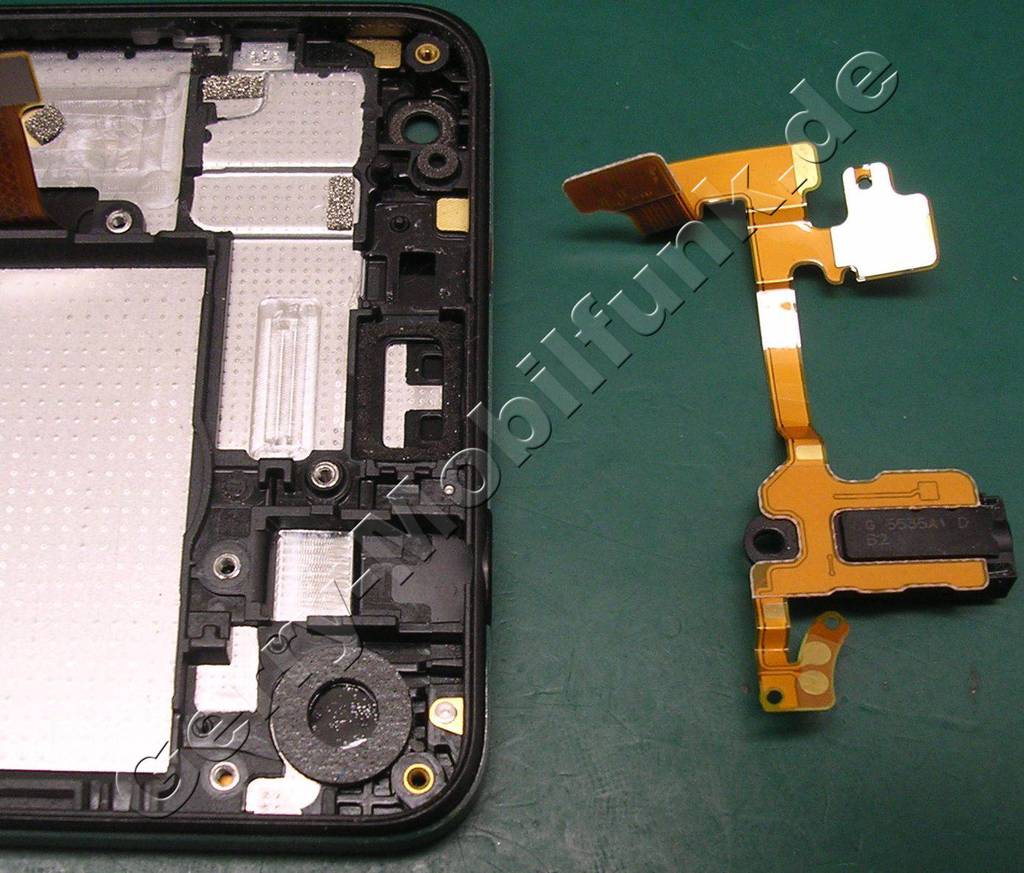

Nachdem die Kopfhörerbuchse (Headset-Konnektor) wie oben gezeigt gelöst ist, kann die Buchse mit dem Flexkabel zusammen ausgebaut werden. Das Flexkabel muß vorsichtig gelöst werden da diese auf das Unterteil geklebt ist.
Das letzte Bauteil das sich nun noch im Gehäuse befindet ist der Lautsprecher f¨r Ruftöne und Freisprechen. Der Freisprech-Lautsprecher (Buzzer) wird wie der Ohrlautsprecher gelöst und kann dann entfernt werden.
Nun liegt das Display vor Ihnen und kann ausgetauscht werden. Headset Konnektor Microsoft Lumia 650


Freisprechlautsprecher Microsoft Lumia 650



Ersatzteile für das Microsoft Lumia 650


25.10.2018
Frank Grieger
(5323)
Empfangsproblem Antenne
Guten Tag, leider habe ich ständig keinerlei Verbindung zum Netz. Alle Einstellungen wurden mehrfach überprüft. W-Lan funktioniert problemlos. SIM Karte wurde erneuert - Gerät Hardwarereset durchgeführt. Alles ohne Erfolg. Im Netz ist dieses Problem mehrfach beschrieben. Kann man das Handy bei Ihnen reparieren.
Antwort:
Eine entsprechende Reparatur ist in unserem Haus leider nicht möglich.

17.01.2018

(5290)
kein Internetempfang trotz Datenverbindung
Guten Tag, leider habe ich hin und wieder keinerlei Verbindung zum Netz. Alle Einstellungen wurden mehrfach überprüft. W-Lan funktioniert problemlos. Worin könnte der Defekt liegen, was muss u.U. gewechselt werden?
Ich danke Ihnen und verbleibe mit freundlichen Grüßen,
Antwort:
Da kann man leider keine Ferndiagnose stellen. Auch sind solche Fehler nur sehr schwer zu finden. Es kann ein mechanisches Problem vorliegen ( Kontakt zur Antenne, oder die Antenne selbst ) aber auch Fehler an der Software oder der Hardware sind nicht aus zu schliessen.


Kommentieren oder erweitern Sie diesen Beitrag. Selbstverständlich können Sie auch eine Frage stellen.
Betreff :
Text :
Nickname:
Email : Ihre Emailadresse wird nicht veröffentlicht
  Ich möchte per Email über eine Antwort auf diesen Beitrag informiert werden

Zahlencode Code wiederholen :


Liste der verfügbaren Ersatzteile:
4 Stück Schrauben 1,4x2,3mm Microsoft Lumia 650 original Schraubenset Torx TX4+ IP4, Screw M1.4 x 2.3 TORX PLUS 4IP, Clear
4 Stück Schrauben 1,4x3,4mm schwarz Microsoft Lumia 650 original Schraubenset Torx TX4+ IP4, SCREW M1.4X3.4 TORX PLUS 4IP, Black
5 Stück Kontaktfeder Microsoft Lumia 650 original SMD Kontakt SPRING CLIP (0.50-1.10mm/0.2-1.0N)
5 Stück Kontaktfeder Microsoft Lumia 650 original SMD Kontakt SPRING CLIP (1.10-1.80mm/0.2-1.0N)
5 Stück Kontaktfeder Microsoft Lumia 650 original SMD Kontakt SPRING CLIP (1.40-2.10mm/0.2-1.0N)
AC-10E Netzteil Microsoft Lumia 650 original Energiespar-Ladegerä für Micro-USB-Ladeanschluss (Stecker-Netzteil Reiselader Ladekabel)
Batterie Konnektor SMD Platinen Anschluß vom Akku Microsoft Lumia 650 original CONN BATT (ANGLED) 3-POLE P3.7 H3.35, Akkukontakt
Blitzlicht Befestigungsset Microsoft Lumia 650 original Befestigung (Befestigungsklammer) + Klebeset vom Blitzlicht ( Flash Holder Assembly Master + Flash Adhesive)
Board to Board Konnektor Microsoft Lumia 650 original SMD Konnektor 2 mal 10 Pin (Kontakte) der Hauptplatine (CONN BTB 2*10 F P0.4 TIKKU 2x10Pin)
Board to Board Konnektor Microsoft Lumia 650 original SMD Konnektor 2 mal 2 Pin (Kontakte) der Hauptplatine (CONN B2B Narrow 1PC 2ROW 4PIN P1.6 1.2H 2x2Pin)
Board to Board Konnektor Microsoft Lumia 650 original SMD Konnektor der Hauptplatine (CONN BTB 2*15 F P0.4 30V 0.3A H0.8mm)
Coax Konnektor Microsoft Lumia 650 original SMD COAX SWG, Meßstelle der Antennenleitung auf dem Mainboard
Dichtung und Befestigungs Set Lautsprecher Microsoft Lumia 650 original Lautsprecherdichtung + Klebeset ( EARPIECE FRONT GASKET + Earpiece Flex Adhesive )
Feinsicherung für Microsoft Lumia 650 original SMD Kamera Sicherung 0,5A Bauform 0402
Feuchtigkeits Indikator Microsoft Lumia 650 Wasserschadenindikator, Aufkleber der sich durch Feuchtigkeit verfärbt
Freisprech Lautsprecher Microsoft Lumia 650 original IHF großer Lautsprecher für Klingelzeichen und Musikausgabe, IHF SPEAKER Congo-A 11x15x2.5mm
Headsetbuchse, Nährungssensor mit Flex Microsoft Lumia 650 original Kopfhörerbuchse mit Anschlußkabel FPC_Main_4TL_Assembly MASTER
Kameradichtung Microsoft Lumia 650 original Schaumstoffdichtung vom Kameramodul, Engine Cover Camera Gasket
Kameramodul 5 MegaPixel Microsoft Lumia 650 original vordere Ersatz-Kamera, Frontkamera CAMERA MOD 5MP TUNTURI MASTER
Kameramodul 8 MegaPixel Microsoft Lumia 650 original hintere Ersatz-Kamera, Hauptkamera CAMERA MOD KAIYANG 8M AF SF MASTER
Kontaktfeder Microsoft Lumia 650 original Konnektor, Verbinder, Conn HP Pogo 1 Pin
Lade IC mit Feinsicherung Microsoft Lumia 650 original ASIP FUSE+TVS 02
Lautsprecher Flexkabel Microsoft Lumia 650 original Anschlußkabel vom Lautsprecher ( Earpiece_Flex_4TN_Assembly MASTER )
Seitentaste dunkel silber Microsoft Lumia 650 original Side Key Dark Silver
Seitentaste helles silber Microsoft Lumia 650 original SIDE KEY LIGHT SILVER
Simkartenleser, SMD Sim-Konnektor Microsoft Lumia 650 original CONN nanoSIM SM 6POL 2nd push-push
SMD Konnektor 2 x 20 Pin Microsoft Lumia 650 original Anschlußbuchse CONN 2X20 P0.4 FEMALE
SMD Konnektor Microsoft Lumia 650 original SMD Konnektor SM CONN B2B 2X10 F P0.4 30V 0.3A
SMD Platinen Konnektor Microsoft Lumia 650 original CONN BTB 2*12 F P0.4 30V 0.3A SHIELD
SMD-Seitenschalter Microsoft Lumia 650 original Taster der Platine,Schalter 4 polig
Speicherkartenleser Microsoft Lumia 650 original CONN MICRO SD Push-Pull H1.4, Lötbauteil, Kartenleser der Micro-SD-Karte
Stecker-Netzteil Microsoft Lumia 650 Reiseladekabel
Steuer IC Microsoft Lumia 650 original SMD Logic Bauteil (SWITCH CXM3653ER SP4T MIPI HiLin, 5A41 HK)
Steuer IC Microsoft Lumia 650 original SMD Logic Bauteil (SWITCH CXM3653ER SP4T MIPI HiLin, 5A41 HK)
Steuer-IC Bewegungssensor Microsoft Lumia 650 original ACCELEROMETER 3-AXIS 1.7-3.6V LGA12, Bewegungssensor
Telefon Lautsprecher Microsoft Lumia 650 original Lautsprecher normale Gesprächsübertragung
USB B Ladebuchse Microsoft Lumia 650 original USB type B Konnektor, Lötbauteil, USB-Buchse, CONN MICRO-USB B-TYPE (PELTSA)
Vibrationsmotor Microsoft Lumia 650 original Vibramodul, Vibrationsmodul, incl. Befestigungs Set, ( VIBRA MOTOR DC 2x10 Cent + VIBRA GASKET + Vibra Adhesive)
