Reparatur, Öffnungs -Anleitung Microsoft Lumia 640 und 640XL

FAQ - Reparaturanleitung

Sollten Sie sich die Reparatur vom Microsoft Lumia 640 oder 640XL nicht selbst zutrauen, können Sie die Reparatur auch in unserer Werkstatt durchführen lassen. Weitere Informationen finden Sie hier: Lumia 640 und 640XL Reparatur.

  Folgendes Werzeug wird zur Reparatur benötigt, bzw. empfohlen


Öffnen, Reparatur Anleitung
Microsoft Lumia 640 RM-1077 RM-1075 RM-1072
Microsoft Lumia 640XL RM-1065 RM-1062 RM-1066 RM-1067

Unterschale Microsoft Lumia 640
Teil 1. ( Schrauben der Unterschale lösen )
Nachdem Sie den Akkufachdeckel des Lumia 640 abgenommen haben, legen Sie das Gerät mit dem Display nach unten auf eine weiche Unterlage und nehmen den Akku aus dem Gerät.
Lösen Sie die auf der Abbildung rot markierten Schrauben. In der Unterschale sind zwei verschiedene Sorten Schrauben verbaut, die seitlichen Schrauben haben kein Feingewinde ( 2 ).
Im Bild grün markiert ist ein Aufkleber unter dem sich eine weitere Schraube ( Bild rechts unten ) befindet, durch leichtes erwärmen des Aufkleber läßt sich dieser leichter lösen.
1). Torx TX4+ Schrauben 1,4x2,5mm Lumia 640.
2). Torx TX4+ Schrauben 1,4x3mm Lumia 640 schwarz.
Unterschale Microsoft Lumia 640
Gehäuserahmen Microsoft Lumia 640 Gehäuserahmen Microsoft Lumia 640
Frontkamera Microsoft Lumia 640

Display Microsoft Lumia 640

Teil 2. ( lösen der Unterschale )
Nachdem Sie wie oben beschrieben die Schrauben entfernt haben, Trennen Sie mit dem SRT-6 Werkzeug die Unterschale vom Displaymodul ( Oberschale ). Beginnen Sie wie auf dem linken Bild gezeigt und gehen gegen den Uhrzeiger weiter vor.
Wenn Sie die beiden Gehäuseteile gelöst haben, können Sie die Unterschale vorsichtig nach oben klappen. Vorsicht, die beiden Teile sind mit Kabeln verbunden !
Heben Sie die Unterschale nur ca. 70° an damit die Kabel nicht beschädigt werden.

Teil 3. ( Gehäuseteile trennen )
Lösen Sie wie links gezeigt den Konnektor vom vorderen Kameramodul und dem Displaymodul.
Gehen Sie dabei sehr vorsichtig vor damit Sie keine Bauteile auf der Platine beschädigen.
Frontkamera Lumia 640, kleines Kameramodul.
Displaymodul Lumia 640.




Nachdem die Konnektoren gelöst sind kann die Unterschale wie unten gezeigt vom Display abgenommen werden.
Display und Unterschale Microsoft Lumia 640

Im Bild oben haben wir die beiden Lautsprecher vom Lumia 640 bzw. 640XL markiert.
1). Großer Lautsprecher Lumia 640, Freisprechlautsprecher für Musikausgabe und Klingelzeichen.
2). kleiner Lautsprecher Lumia 640, Ohrlautsprecher.
3). Erdungspad Displaymodul Lumia 640.
4). Feuchtigkeits Lumia 640, Ohrlautsprecher.


Konnektor Microsoft Lumia 640

Konnektor Microsoft Lumia 640


Teil 4. ( Platine zum Ausbau vorbereiten )
Bevor Sie die Hauptplatine ausbauen können sind die Konnektoren der Hauptkamera und vom Lautsprecheranschluß gelöst werden.
Verwenden Sie das SS-93 Werkzeug zum Lösen der Konnektoren und gehen Sie vorsichtig vor damit keine Bauteile auf der Platine beschädigt werden.
Vermeiden Sie in jedem Fall den Einsatz von metallischen Werkzeugen um Konnektoren zu lösen.

Kameramodul Lumia 640, hinteres großes Kameramodul.
Headsetbuchse Lumia 640, Konnektor Kopfhöreranschluß.
Gehäuserahmen Microsoft Lumia 640 Gehäuserahmen Microsoft Lumia 640 Gehäuserahmen Microsoft Lumia 640
Teil 5. ( Hauptplatine ausbauen )
Nachdem Sie die Konnektoren gelöst haben, können Sie die Hauptplatine mit dem SS-93 Werkzeug lösen.

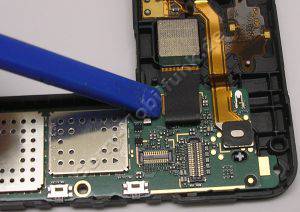

Setzen Sie dazu wie auf den Bildern gezeigt das Werkzeug zwischen den Haltehacken und der Platien an.
Anschließend können Sie die Platine herausnehmen und haben den Gehäserahmen frei gelegt.

Displayträger Microsoft Lumia 640
Oben im Bild haben wir folgende Ersatzteile markiert:

1). Vibrationsmotor Lumia 640.
2). Torx TX4+ Schrauben vom Headset Konnektor 1,4x3,4mm Lumia 640.
3). Blitzlichtmodul, Blitzlicht LED Lumia 640.
4). Großer Lautsprecher Lumia 640, Freisprechlautsprecher für Musikausgabe und Klingelzeichen.
5). Simblende Lumia 640, für Singel Sim Geräte.
6). Headsetbuchse 640, Konnektor Lautsprecheranschluß.

Die Unterschale gibt es in drei Varianten:
Unterschale Lumia 640 XL, Gehäuserahmen.
Unterschale Lumia 640, Gehäuserahmen.
Unterschale Lumia 640, Gehäuserahmen.

Displayträger Microsoft Lumia 640
1). USB Konnektor Lumia 640, Ladebuchse, Ladekonnektor.
1). Gummiabdeckung USB Konnektor Lumia 640.
2). Mikrofon Lumia 640.
3). Speicherbatterie Lumia 640, Backup battery.
4). SMD Taster Lumia 640, Seitenschalter, Lautstärkeschalter, Powerschalter.

Displayträger Microsoft Lumia 640
5). Simkartenleser Lumia 640.
6). Speicherkartenleser Lumia 640.
7). Coax Konnektor Lumia 640.
8). Akkukontakt Lumia 640, Battery Konnektor.



Ersatzteile für das Microsoft Lumia 640
