Reparatur, Öffnungs -Anleitung Nokia Lumia 720

FAQ - Reparaturanleitung

Sollten Sie sich die Reparatur vom Nokia Lumia 720 nicht selbst zutrauen, können Sie die Reparatur auch in unserer Werkstatt durchführen lassen. Weitere Informationen finden Sie hier: Lumia 720 Reparatur.

  Folgendes Werzeug wird zur Reparatur benötigt, bzw. empfohlen


Nokia Lumia 720 RM-885 RM-885 RM-885 RM-887 Öffnen, Reparatur Anleitung

Kartenleser Nokia Lumia 720

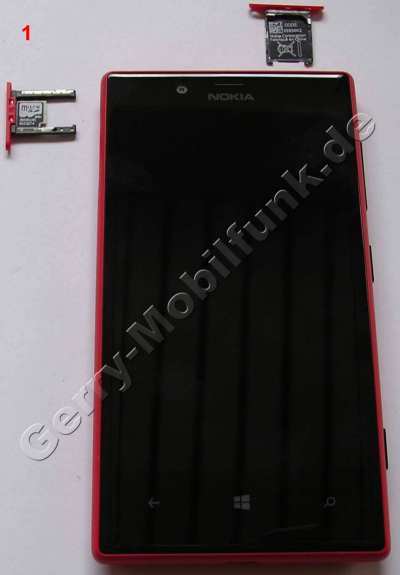

Teil 1. ( Simkartenhalten und Speicherkartenhalter entnehmen )
Entnehmen Sie mit dem Door Key Werkzeug den Simkartenhalter und den Speicherkartenhalter aus dem Gerät

Gehäse Schraube Nokia Lumia 720
Teil 2. ( Schraube lösen )
Lösen Sie die Torx TX2 Schraube die sich im Schacht des Simkartenhalters befindet, im Bild oben grün markiert.

Touchpanel- Digitizer  Lumia 720
Gehäuseabdeckung Lumia 720
Akkufachdeckel Lumia 720
Abdeckung Nokia Lumia 720
Teil 3. ( Akkufachdeckel / Unterschale lösen )

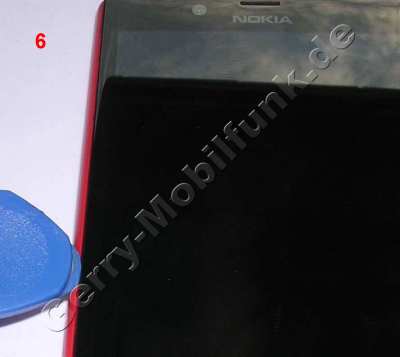

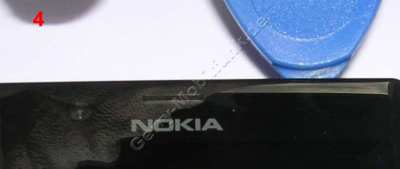

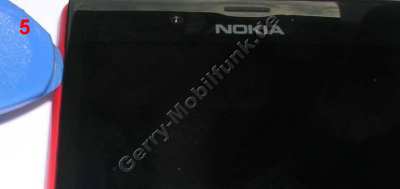

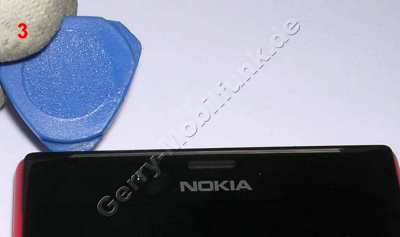

Lösen Sie wie auf den Bildern 4 - 6 gezeigt den Akkufachdeckel vom Gerät. Beginnen Sie an der linken oberen Ecke und lösen Sie die obere Seite von links nach rechts.
Anschließend lösen Sie die Linke oder rechte Seite des Gerätes ebenfalls mit dem SRT-6 Werkzeug.

Achten Sie darauf das Sie die Konnektoren vom Headset,die Seitenschalter sowie die Ladebuchse nicht beschädigen.

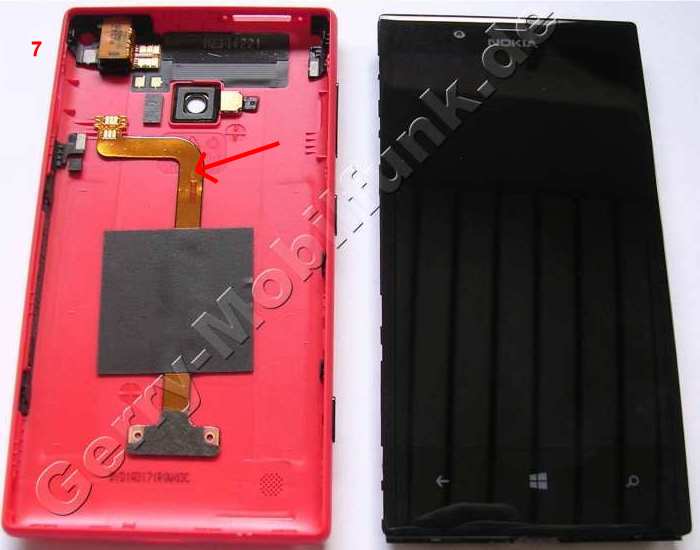

Wenn Sie alle vier Seiten gelöst haben, können Sie den Akkufachdeckel vom Gerät abnehmen ( Bild 7 unten ).
Gehäuserahmen Nokia Lumia 720
Das im Bild oben durch den Pfeil markierte WLC Flexkabel zum Kabellosen laden des Handy ist in zwei unterschiedlichen Versionen verfügbar:
WLC rot Flexkabel Nokia Lumia 720 Kabelloses laden
WLC schwarz Flexkabel Nokia Lumia 720 Kabelloses laden


Akku Nokia Lumia 720
Platinenbefestigung Nokia Lumia 720 Akku Nokia Lumia 720

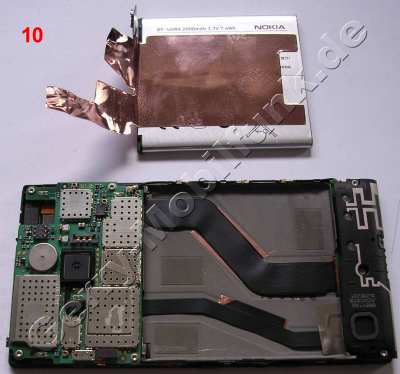

Teil 4. ( Akku entnehmen )

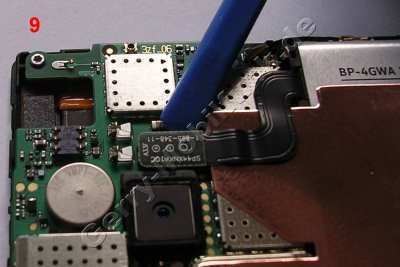

Legen Sie das Gerät mit der Scheibe auf eine weiche Unterlage. Nun lösen Sie das Anschlußkabel vom Akku. Die Kupferfolie mit der der Akku zusätzlich befestigt ist, läßt sich leicher lösen wenn Sie die Folie mit einem Föhn erwärmen.
Achten Sie beim lösen der Folie darauf das diese nicht einreist. Anschließend können Sie den Akku entnehmen.
Antennenkabel Nokia Lumia 720
Seitenschalter Nokia Lumia 720
Teil 5. ( Lösen der Hauptplatine )

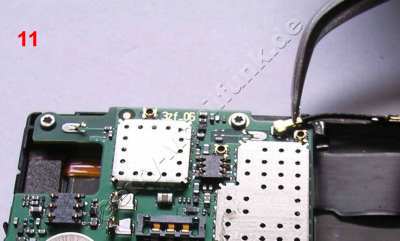

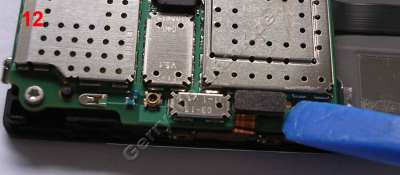

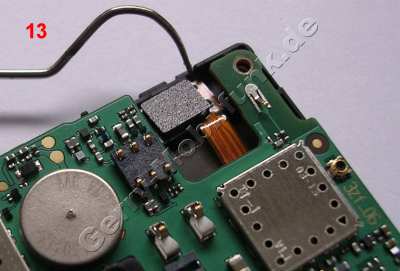

Lösen Sie mit einer Pinzette das Antennenkabel von der Hauptplatine ( Bild 11 ). Anschließend entfernen Sie das Anschlußkabel der Seitentasten ( Bild 12 ) und nehmen den Nährungssensor mit dem Zahnartzhacken aus dem Gehäuse. Gehen Sie dabei sehr vorsichtig vor, damit Sie keine Bauteile auf der kleinen Platine vom Nährungssensor beschädigen. Nährungssensor Nokia Lumia 720

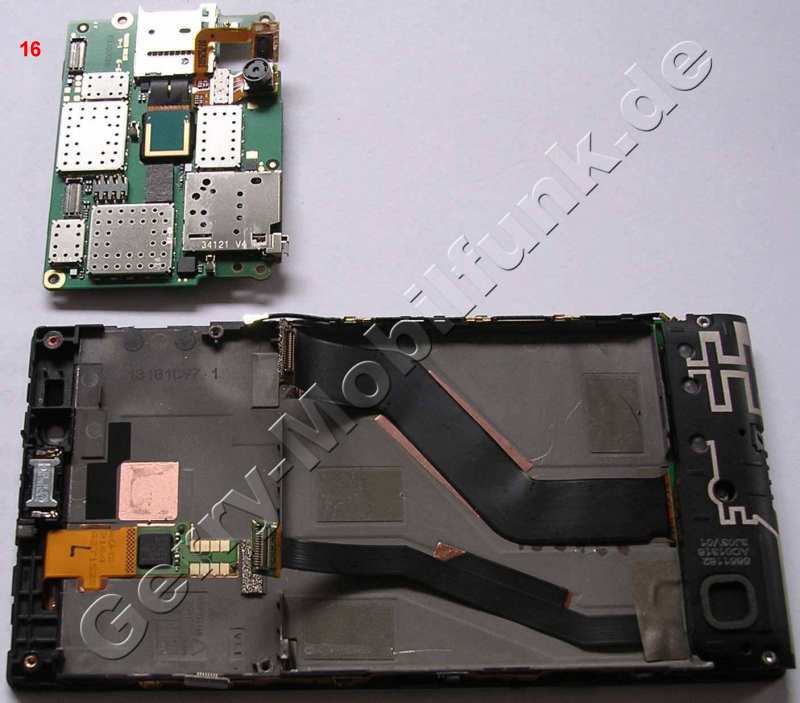

Teil 6. ( Hauptplatine ausbauen )

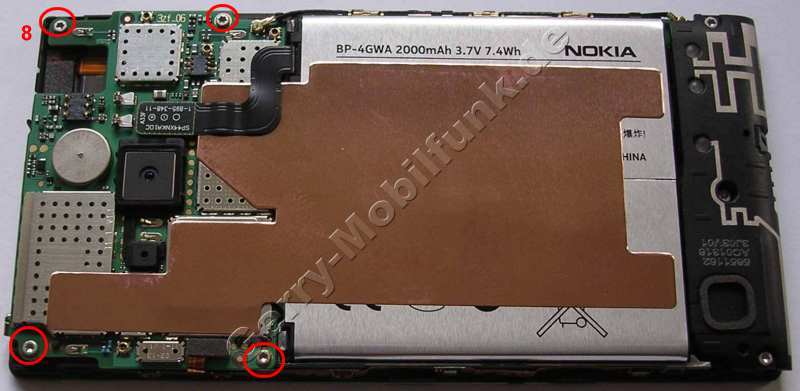

Nachdem Sie die vier Torx TX4+ Schrauben ( im Bild 8 rot markiert ) ausgebaut haben, können Sie die Hauptplatine umklappen.
Nun lösen Sie die beiden Flexkabel mit dem SS-93 Werkzeug und können die Platine aus dem Gerät nehmen.

Displaymodul Lumia 720

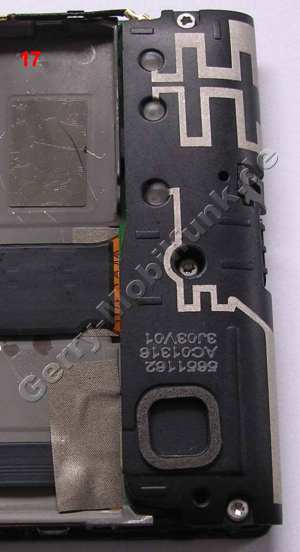

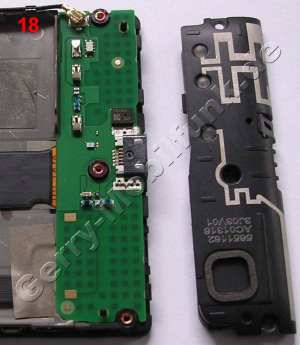

Antenne Nokia Lumia 720 Teil 7. ( Antennenmodul ausbauen )
Nachdem Sie die beiden Schrauben aus dem Antennenmodul entfernt haben, können Sie das Modul mit dem SRT-6 Werkzeug lösen und aus dem Gerät nehmen.
Das USB-Flexkabel mit Platine ist in das Displaymodul geklebt und kann vorsichtig abgezogen werden, durch erwärmen des Flexkabel läßt sich dieses leichter entfernen.

Touchpanel, Digitizer Nokia Lumia 720





Ersatzteile für das Nokia Lumia 720


27.12.2017

(5287)
Akku Lumia 720 lässt sich nicht mehr aufladen, bei neuem Akku gleiches Problem
Beim Einschalten des Lumia erscheint das Symbol , dass geladen wird ( Stecker und roter Balken im Akku - Symbol unten) im Display.
Auch nach Stunden das gleiche .
Nach Einbau eines neuen Akku war zuerst Empfang möglich , solange der Akku noch neu und geladen war. Dann das gleiche Problem , als der Akku geladen wurde.
Antwort:
Es liegt vermutlich ein Fehler in der Ladeelektronik vor. Reagiert das Gerät und der PC wenn das Gerät mit einem Datenkabel angeschloßen wird ?

19.07.2015
Achim
(4676)
Akkudichtung / Hitzeableitung Lumia 720
Guten Tag,
ist es bei einem Tausch des Akkus auch notwendig eine neue Kupferleitfolie einzusetzen oder kann die alte wiederverwendet werden? Ist das ein Kleber oder haftet sie adhesiv?
Vielen Dank!
Antwort:
In der Regel kann man die Folie nochmal verwenden, besser ist natürlich der Austausch der Kupferfolie Lumia 720

08.05.2015
Camillo
(4647)
Laute Rauschen und Knarzen beim Telefonieren
Hallo,
mir ist vor ein paar Tagen mein Telefon auf die rechte obere Ecke gefallen (ca. 1,5m Fallhöhe). Seitdem habe ich beim Telefonieren ein lautes Rauschen und Knistern was ich und mein Telefonpartner/in höre. Das Telefon hat sonst keine Einschränkungen erfahren. WLAN, Bluetooth, Datenverbindung funktionieren! Jetzt habe ich rausgefunden, dass ich durch drücken auf der Rückseite(beim NOKIA Schriftzug) dieses Geräusch beeinflussen kann. Sodas es entweder ganz weg ist oder erst dadurch das Geräusch auftritt.
Haben Sie eine Idee was das es sein kann?
Vielen Dank im Voraus!

Antwort:
Pauschal kann man den Fehler nicht näher beschreiben, es könnte nur ein Kontaktproblem sein. Die Wahrscheinlichkeit das es sich um einen Bruch auf der Platine handelt ist jedoch höher ( gebrochene Lötstelle )

10.04.2015
Stefan
(4635)
SIM-Karte verklemmt
Hallo Herr Schreiber,
beim Einsetzen einer Nano-SIM mit entsprechendem Adapter hat sich der Kartenhalter im Gerät verklemmt, so dass ich den Halter nicht mehr auswerfen kann. Was kann ich da tun?
Danke & Gruß
Antwort:
Dann können Sie nur ganz vorsichtig versuchen die Teile wieder aus dem Kartenleser heraus zu fummeln. Sofern der Kartenleser dabei beschädigt wird werden Sie diesen austauschen müssen.

10.11.2014
Avenel
(4554)
Mikrofon Austausch
Hallo Hr. Schreiber,

ich habe seit längerem Probleme mit dem Mikrofon. Es scheint nun vollständig den Geist aufgegeben zu haben... Welches Ersatzteil benötige ich dafür? Handelt es sich dabei um diese USB-Ladeplatine? Ist es dor verbaut?

Vielen Dank für Ihre Mühen!
Antwort:
Das Mikrofon ist auf der USB-Platine Lumia 720 verbaut

04.11.2014

(4550)
Störende Geräusche (Pfeifen, Knistern) beim Telefonieren
Hallo Herr Schreiber,

habe seit ein paar Tagen folgende Situation: Wenn ich jemanden anrufe, höre ich ein lautes Pfeifen oder Knistern (ähnlich als wenn ein Faxanschluss angerufen wird). Ich tippe auf defektes Mikrofon des Lumia 720, ist es möglich dieses zu reparieren oder reparieren zu lassen und welche Kosten entstehen dadurch.

Herzlichen Dank für Ihre Bemühungen im Voraus.
Antwort:
In wie weit es wirklich ein Fehler vom Mikrofon ist läßt sich erst in der Werkstatt feststellen. Sofern nur das normale Mikrofon defekt ist würde eine Reparatur bei knapp 40,- Euro liegen. Ob ggf. das zweite Mikrofon defekt ist müßte zunächst geprüft werden, der Austausch lege ebenfalls bei knapp 40,- Euro. Beide Mikrofone aus zu tauschen läge bei knapp 55,- Euro

23.08.2014
PhinThao
(4500)
touchscreen funktioniert nicht
Hallo, ich habe seit 2 Tagen das Problem das mein Handy nicht das macht was ich will, ausserdem oeffnet er apps und schreibt von sich aus. Ich hab hab leider keine Ahnung woran das liegt und will es ungern einschicken (zeitweise kein Handy, schweine teuer). Gibt es eine Moeglichkeit es selbst zu reparieren?
Antwort:
Eine Ferndiagnose ist leider kaum möglich.

16.12.2013
kensh
(4337)
hallo
Ich habe bei dre lieferung keinen schlüssel zum auf, achen von der simkarte oder sd karte bekommen.gibt es hier vl. Tricks oder muss ich denn nachkaufen..?
Antwort:
Das Öffnungswerkzeug finden Sie hier: Öffnungswerkzeug Simkarte Lumia 720. Alternativ können Sie auch eine Büroklammer oder etwas ähnliches verwenden, Sie sollten aber darauf achten da Sie nicht unkontrolliert in das Gerät hinein stechen

29.10.2013
Meli94
(4309)
Austausch des Displays (Glasscheibe)
Guten Tag,

Mir ist zum zweitenmal das Glas meines Nokia Lumias 720 kaputt gegangen, beim ersten mal habe ich es eingeschickt. Das ist mir aber zu teuer, deswegen wollte ich selber machen. Geht das nur das Glas auszutauschen ?
Antwort:
Die Scheibe vom Lumia 720 gibt es von Nokia leider nicht einzeln als Ersatzteil. Die Scheibe also das Touchpanel wird nur zusammen mit dem Display als Modul ausgeliefert: Displaymodul - Touchpanel Nokia Lumia 720

14.09.2013

(4262)

Hallo Hr.Schreiber,
es ist Wochenende und kein Fachhändler verfügbar. Deshalb brauche ich ihren Rat.
Mein Nokia 720 hat sich mitten in einer Anwendung aufgehängt,das Betriebesystem hat sich beim Runterfahren, bzw. Booten wieder aufgehängt.Es schaltet sich weder ab, noch bootet es korrekt, sodaß jetzt seit Stunden nur der erste Nokia-Schriftzug leuchtet.Keine Reaktion auf das Drücken der Taste. Haben sie freundlicherweise einen Tipp für mich, wie ich es zumindest komplett runterfahren, bzw. ausschalten kann.
Ich danke Ihnen vorab für ihre Hilfe und wünsche ihnen ein schönes Wochende.
Antwort:
Sie sollten mal den Akku aus dem Gerät nehmen.
