Samsung GT-B5310 Öffnen, Reparatur Anleitung

Schrauben Samsung GT-B5310 Entfernen Sie den Akkufachdeckel und legen Sie das Gerät auf die Displayseite ( als Unterlage empfiehlt sich ein weiches Tuch). Lösen Sie die 6 Kreuzschlitzschrauben ( rot markiert ), die zwei blau markierten Schrauben im Abdeckblech der Platine können zu diesem Zeitpunkt auch schon entfernt werden. Als Schraubendreher verwenden Sie eine Philips Kreuzschlitz Schraubendreher der Größe 00
Samsung GT-B5310 Trennen Sie die Unterschale mit dem SRT-6 Werkzeug vom Gerät. Lösen Sie alle vier Seiten mit dem SRT-6 Werkzeug damit sich die Unterschale leicht abziehen läßt. Achten Sie auf die Seitentasten, diese liegen nun lose auf der Platine und können ebenfalls entfernt werden.
Samsung GT-B5310 Lösen Sie mit einem Kunststoffwerkzeug z.B. SS-93 Öffnungswerkzeug das Flexkabel von der Hauptplatine. Da sich sehr dicht am Konnektor vom Flexkabel SMD-Bauteile auf der Platine befinden gehen Sie sehr Vorsichtig vor !
Samsung GT-B5310 Wenn Sie im ersten Schritt bereits die beiden Schrauben im Abdeckblech der Platine entfernt haben, können Sie nun die Hauptplatine aus dem Gehäuse entnehmen. Entnehmen Sie die Tastenmatte, diese ist nur ins Gehäuse eingelegt.
Samsung GT-B5310 Schieben Sie den Slide in eine mittlere Position, so das Sie die vier Schrauben sehen können, und fixieren Sie diese Position mit einem Klebestreifen. So erleichtern Sie sich die weiteren Arbeiten.
Samsung GT-B5310 Entfernen Sie die Schraubenabdeckungen im Slide ( auf dem Foto unten links zu sehen ) und lösen Sie die vier Schrauben (blau markiert) mit einem Kreuzschlitz Schraubendreher.

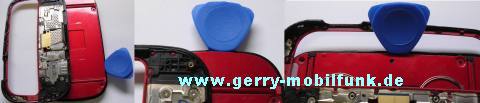

Samsung GT-B5310 Trennen Sie die Rückenplatte des Slide mit dem SRT-6 Werkzeug von der Oberschale. Lösen Sie die Rückenplatte an allen vier Seiten bevor Sie den Slide anheben.
Samsung GT-B5310 Beim aufklappen gehen Sie Vorsichtig vor damit Sie das Flexkabel nicht beschädigen. Vermeiden Sie es auf das Displaymodul Druck aus zu üben, das Display liegt ungeschützt im Gehäuse und kann durch Druck leicht beschädigt werden.
Im unteren Bereich der Oberschale können Sie den Lautsprecher und das Kameramodul vorsichtig lösen. Je nachdem welche Bauteile Sie austauschen wollen, brauchen Lautsprecher und Kameramodul nicht vom Flexkabel getrennt zu werden. Das Kameramodul ist über einen Konnektor dessen Verriegelung Sie anheben müssen mit dem Flexkabel verbunden.
Im oberen Bereich der Oberschale sind die Konnektoren vom Flexkabel und dem Touchpanel mit einer Schutzfolie überklebt. Die Schutzfolie entfernen Sie teilweise oder auch komplett, achten Sie darauf das Sie beim zusammenbauen des Gerätes die Folie wieder aufkleben. Beide Konnektoren haben einen Bügel als Verriegelung die vor dem lösen des Kabels geöffnet werden muss.
Samsung GT-B5310 Hier sehen Sie den Konnektor und das Flexkabel vom Touchpanel. Öffnen Sie die schwarz Verriegelung bevor Sie das Flexkabel aus dem Konnektor ziehen.
Samsung GT-B5310 Wenn Sie das Flexkabel vom Slide gelöst haben können Sie die Oberschale vom Slide trennen. Wenn das Flexkabel auf der Rückseite vom Displaymodul (große silberne Fläche) angeklebt ist, lösen Sie das Flexkabel sehr vorsichtig !

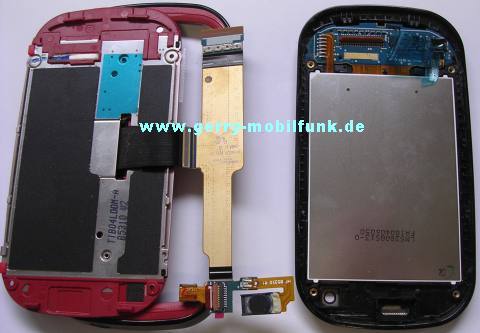

Samsung GT-B5310 Heben Sie das Displaymodul samt Tastaturmodul sehr vorsichtig an. Das Displaymodul und das Tastaturmodul sind fest miteinander verbunden und können nicht getrennt werden. Wenn Sie das Modul ausgebaut haben können Sie die kleine Tastenmatte der Menütasten entnehmen.
Samsung GT-B5310 Das Touchpanel ist in der Oberschale eingeklebt. Lösen Sie das Touchpanel vorsichtig mit dem SRT-6 Werkzeug von der Oberschale. Bevor Sie das Touchpanel aus der Oberschale entnehmen vergewissern Sie sich das Sie alle Seiten gelöst haben.
