Platinenlayout Nokia E72 Belegungsplan

FAQ - Reparaturanleitung

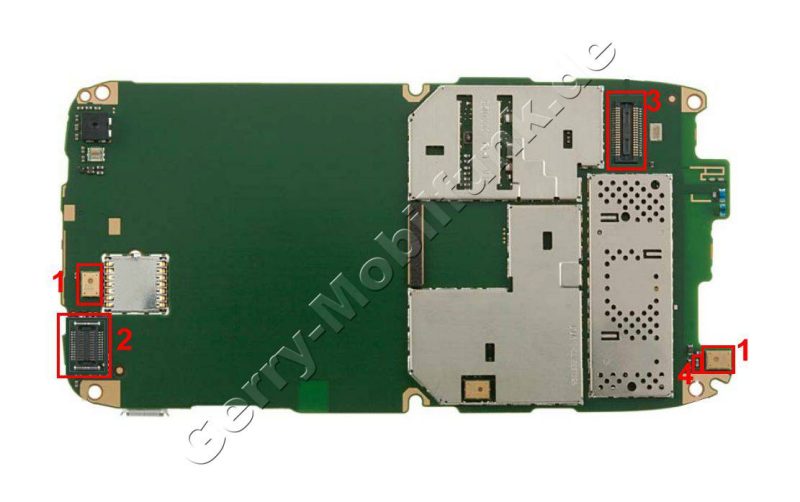

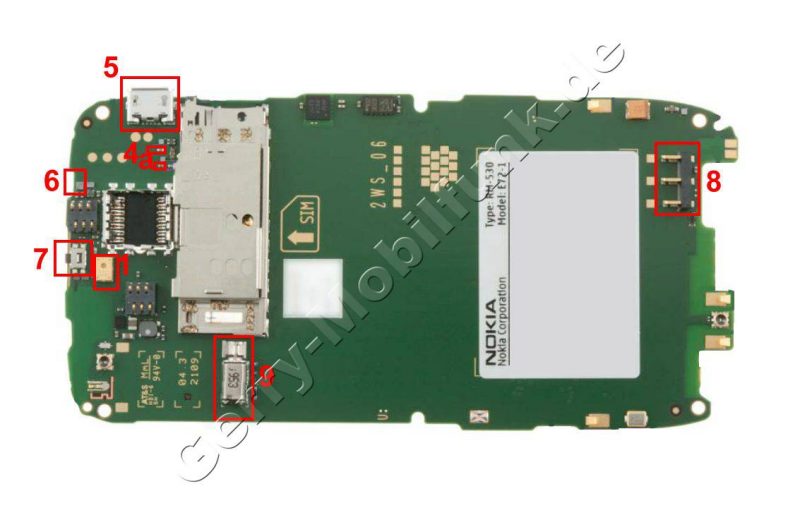

Platinenlayout Nokia E72 Platinenlayout Nokia E72
Pos 1 SMD Mikrofon Nokia E72 Das SMD Mikrofon ist dreimal im Nokia E72 verbaut
Pos 2 Konnektor Nokia E72 Anschlußbuchse vom Display 2 x 12 Pins ( CONN BTB 2X12 F P0.4 30V 0.2A ) Display Konnektor 2x12 Pin, Lötbauteil
Pos 4 Ladesicherung Nokia E72 ( SM FUSE FF 2A 32V 0402 ) SMD Feinsicherung Nokia E72, Lötbauteil
Pos 4a Feinsicherung Nokia E72 ( SM FUSE FF 2A 32V 0402 ) USB Ladung und Kameramodul SMD Feinsicherung Nokia E72, Lötbauteil
Pos 5 Micro-USB-Anschlußbuchse Nokia E72, USB-Konnektor Micro USB Buchse Nokia E72 original Ladebuchse und Datenkabelbuchse Lötbauteil
Pos 6 ASIP Steuer-IC der USB-Buchse ASIP USB OTG LOW CAP ESD 400UM BGA4 Nokia E72 original SMD IC
Pos 7 Ein/Aus Taster Nokia E72 (SWITCH TACT SIDE PUSH NOAL 4LEG) Powertaster, Ein- Aus- Schalter Nokia E72 original Taster Lötbauteil
Pos 8 Batterie Konnektor Nokia E72, Akku Kontakt Lötbauteil SMD Konnektor vom Akku Nokia E72 Akku Kontakt Lötbauteil
Pos 9 Vibrationsmotor Nokia E72, Vibramodul Lötbauteil Vibrationsmotor Nokia E72


Ersatzteile für das Nokia E72



Kommentieren oder erweitern Sie diesen Beitrag. Selbstverständlich können Sie auch eine Frage stellen.
Betreff :
Text :
Nickname :
Name : Ihr Name wird nicht veröffentlicht
Email : Ihre Emailadresse wird nicht veröffentlicht
  Ich möchte per Email über eine Antwort auf diesen Beitrag informiert werden

Codefenster Code wiederholen :


Liste der verfügbaren Ersatzteile:
10 Stück France legal label MP3/FM Radio Nokia E72 original Label
4 Stück Schrauben Nokia E72 1,8x5,0 Torx TX6 Schraubenset original Nokia
5 Stück Schrauben 1,4x5mm Nokia E72 Schrauben-Set
AC-4E Reiseschnelladekabel original Nokia E72 (Stecker-Netzteil Reiselader Ladekabel)
Akku Nokia E72 LiIon 1300mAh 3,7Volt ca. 35g (entspricht BP-4L) Akku vom Markenhersteller mit 12 Monaten Garantie, nicht original Nokia
Akku Nokia E72 LiIon 1500mAh 3,7Volt 4,8mm ca. 27g 5,6Wh (entspricht BP-4L) Akku vom Markenhersteller
Akkufachdeckel metal Nokia E72 original Batteriefachdeckel grau C-Cover
ASIP USB OTG LOW CAP ESD 400UM BGA4 Nokia E72 original SMD Bauteil
Batterie-Konnektor Nokia E72 original Akku Kontakt
Blitzlichtplatine Nokia E72 original LED Blitz
Board to board Konnektor Nokia E72 original SMD Konnektor der Platine 2 x 12 Pin ( CONN BTB 2X12 F P0.4 30V 0.2A )
Board to LCD Konnektor Nokia E72 Classic original SMD Konnektor der Platine vom Displayanschluß 2 x 12 Pin ( CONN BTB 2X12 F P0.4 30V 0.2A )
Displaymodul Nokia E72 original Ersatzdisplay, Farb LCD
Ein/Aus Tastenmatte Nokia E72 original Tastatur zum Einschalten, Powerkey
Externen Konnektor Nokia E72 original Anschlußleiste System-Konnektor Datenkabel Anschluß, Headsetanschluß. Lötbauteil
Feinsicherung für Nokia E72 original SMD Ladesicherung
Feinsicherung für Nokia E72 original SMD Ladesicherung
Freisprech Lautsprecher Original Nokia E72 Buzzer, Lautsprecher für Freisprechen und Ruftöne
Headset Konnektor Nokia E72 AV-Jack mit Flexkabel
Joysticktaste Nokia E72 original Tastenmatte vom Joystick
Kameramodul 5 MegeaPixel Nokia E72 original interne Kamera
Ladebuchse Nokia E72 original Ladeanschluß, Konnektor Ladekabel
Micro USB Konnektor Nokia E72 Mikro USB-Buchse, 5polig, SMD Ladebuchse, Datenkabelanschluß
Mikrofon Nokia E72 original SMD Mikrofon, Lötbauteil
Oberschale topaz brown Nokia E72 original A-Cover braun mit Displayscheibe
Oberschale zircon white Nokia E72 original A-Cover weiss mit Displayscheibe
Operator Cover metal Nokia E72 original Abdeckung unter der Tastatur grau
Operator Cover topaz brown Nokia E72 original Abdeckung unter der Tastatur braun
Operator Cover zodium Nokia E72 original Abdeckung unter der Tastatur schwarz
Reiselader für Nokia E72 (Stecker-Netzteil) Ladegerät
Seitliche Tastenmatte Nokia E72 original Tastatur Lautstärke
SMD-Seitenschalter Nokia E72 original Taster der Platine
Speicherbatterie original Nokia E72 Speicherakku, Backup Batterie
Speicherkartenabdeckung metal Nokia E72 original Abdeckung vom Speicherkartenschacht grau
Speicherkartenabdeckung zircon white Nokia E72 original Abdeckung vom Speicherkartenschacht weiss
Speicherkartenabdeckung zodium Nokia E72 original Abdeckung vom Speicherkartenschacht schwarz
Tastaturmodul Nokia E72 original UI-Modul, Tastaturplatine incl. Lautsprecher, Joystickschalter
Tastenmatte black Nokia E72 original Tastatur schwarz mit englischer Tastaturbelegung QWERTY
Tastenmatte brown Nokia E72 original Tastatur braun mit englischer Tastaturbelegung QWERTY
Tastenmatte metal Nokia E72 original Tastatur grau mit deutscher Tastaturbelegung QWERTZ
Tastenmatte topaz brown Nokia E72 original Tastatur braun mit deutscher Tastaturbelegung QWERTZ
Tastenmatte white Nokia E72 original Tastatur weiß mit englischer Tastaturbelegung QWERTY
Tastenmatte zircon white Nokia E72 original Tastatur weiß mit deutscher Tastaturbelegung QWERTZ
Tastenmatte zodium Nokia E72 original Tastatur schwarz mit deutscher Tastaturbelegung QWERTZ
Telefon Lautsprecher Nokia E72 original Lautsprecher normale Gesprächsübertragung
Unterschale metal Nokia E72 original B-Cover grau, Gehäuserahmen mit Kamerascheibe, Einschalttaste, Ladebuchse, Konnektor Headset ( Headsetbuchse ), Akkuverriegelung, Freisprechlautsprecher, BT-Antenne
Unterschale topaz brown Nokia E72 original B-Cover braun, Gehäuserahmen mit Kamerascheibe, Einschalttaste, Ladebuchse, Konnektor Headset ( Headsetbuchse ), Akkuverriegelung, Freisprechlautsprecher, BT-Antenne
Unterschale zircon white Nokia E72 original B-Cover weiss, Gehäuserahmen mit Kamerascheibe, Einschalttaste, Ladebuchse, Konnektor Headset ( Headsetbuchse ), Akkuverriegelung, Freisprechlautsprecher, BT-Antenne
USB Abdeckung metal Nokia E72 original Abdeckung der USB-Anschlußbuchse grau
USB Abdeckung zircon white Nokia E72 original Abdeckung der USB-Anschlußbuchse weiss
USB Abdeckung zodium Nokia E72 original Abdeckung der USB-Anschlußbuchse schwarz
Vibrationsmotor Nokia E72 original Vibramodul SMD Lötbauteil
