Samsung D500 Gehäusewechsel und Reparatur

Sie befinden sich hier: Informationen -> Reparatur Samsung D500

FAQ - Reparaturanleitung

  Folgendes Werzeug wird zur Reparatur benötigt, bzw. empfohlen
Öffnen des Samsung D500 (Gehäusewechsel)
Bild1 Entfernen Sie den Stopfen vom Ladeanschluß des Telefons. Nach dem abnehmen des Akkus können Sie die 4 Kreuzschlitz-Schrauben der Unterschale vom Samsung D500 entfernen. Trennen Sie die beiden Schalenteile des Tastaturgehäuses mit dem Öffnungswerzeug oder einem anderen geeignetem Kunststoffteil von Oben angefangen. Setzen Sie dazu das Öffnungswerkzeug zuerst an den Nasen unterhalb des Schiebers an und fahren dann auf beiden Seiten des Gehäuse nach unten fort. Bild2

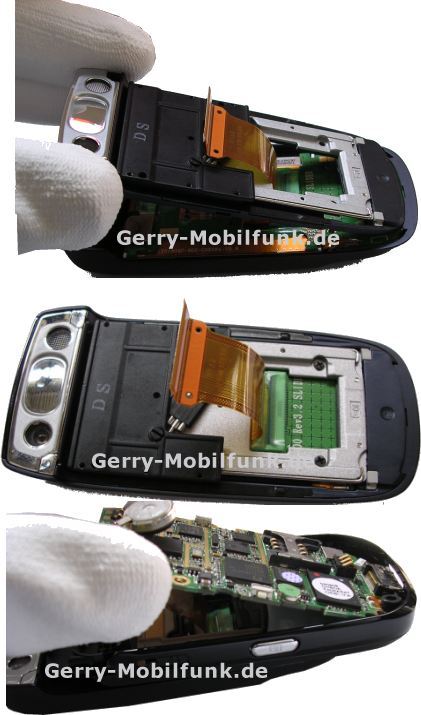

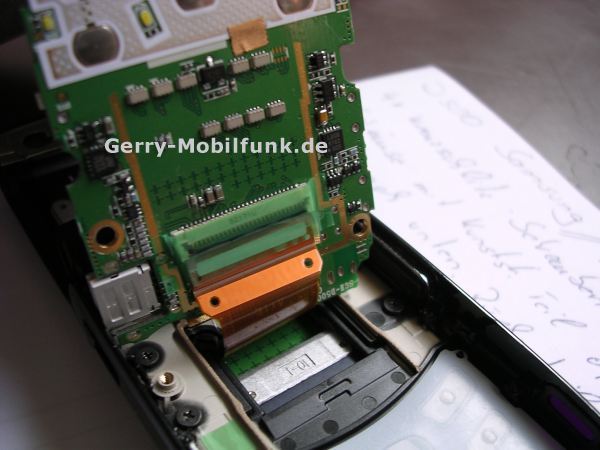

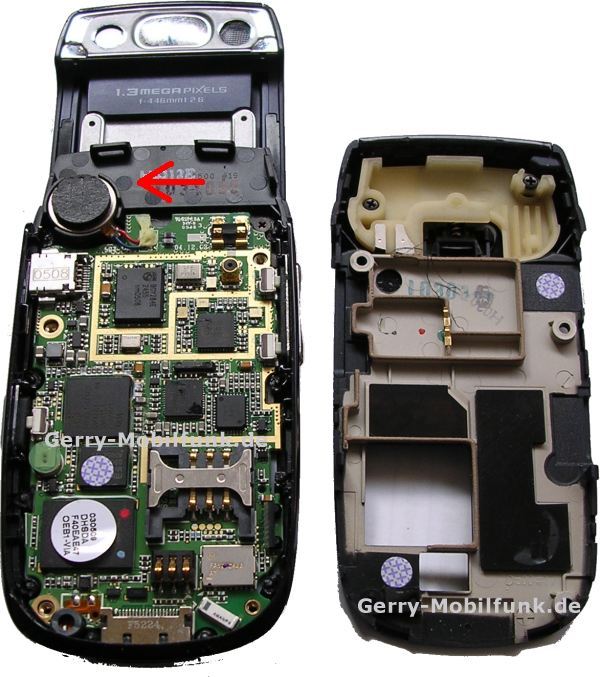

Bitte anclicken Nehmen Sie die Rückenschale heraus und lösen den Schallgeber mit einem Schraubendrecher oder einem ähnlichen Werkzeug. Schieben Sie das Gerät halb zu so daß der Schieber in Mittelstellung stehen bleibt und nehmen Sie Platine vorsichtig aus dem Gehäuse. Die Platine ist noch mit dem Flachbandkabel verbunden, stellen Sie die Platine senkrecht in das Gehäuse und entfernen den Sicherungsaufkleber vom Anschluß des Flachbandkabels. Öffnen Sie dann den Stecker vom Flachbandkabel und ziehen das Kabel aus dem Stecker. Bitte anclicken

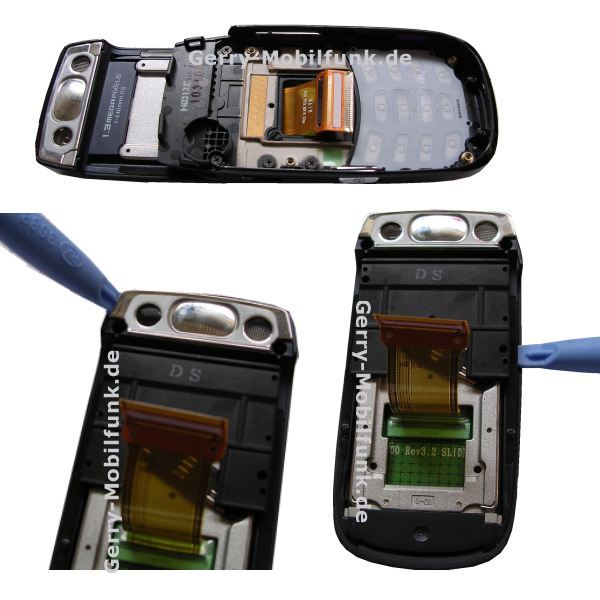

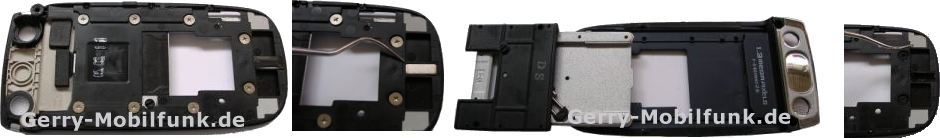

Bitte anclicken Nun können Sie die 6 Schrauben lösen und die Schale von der Schiebemechanik abnehmen. Entfernen Sie die zwei Schrauben Abdeckungen und lösen die 2 unteren Schrauben und die 2 oberen Schrauben. Setzen Sie das Öffnungswerkzeug oben am Gehäuse an und öffnen Sie das Gehäuse von oben nach unten. Bitte anclicken

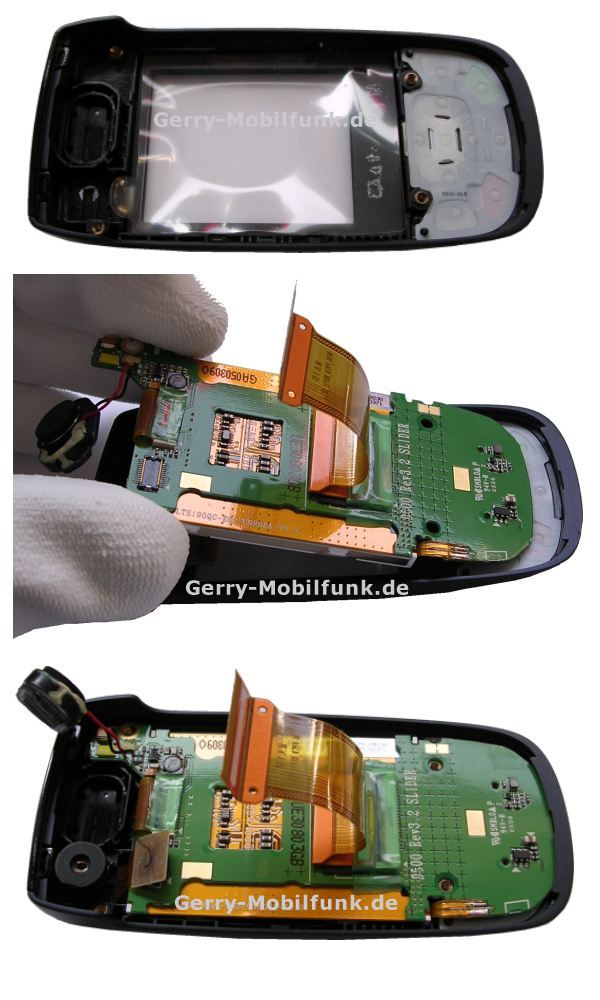

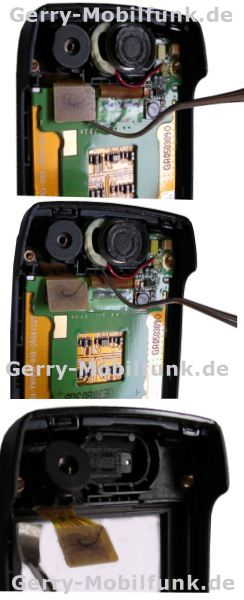

Bitte anclicken Lösen Sie den Stecker vom Kamera-Modul vorsichtig, nicht am Kabel ziehen sondern mit einem kleinen Schraubendreher oder einem andrene geeigneten Werkzeug. Lösen Sie nun den Lautsprecher und nehmen die Platine heraus. Nun können Sie das Kamera-Modul vorsichtig aus der Oberschale herausnehmen. Bitte anclicken

Bitte anclicken

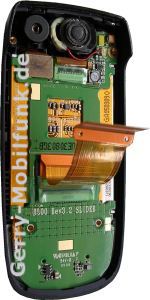

Nehmen Sie auch die Tastenmatte aus dem Gehäuse und setzen diese in das neue Komplett Gehäuse ein. Entfernen Sie die Schutzfolie aus dem inneren der Schale und setzen Sie das Kamera-Modul wieder ein. Reinigen Sie das Display und die Oberschale mit einem Pinsel oder Druckluft und setzen Sie die Platine in das neue Gehäuse ein. Befestigen Sie den Lautsprecher und verbinden das Kamera-Modul mit der Platine.

Bitte anclicken
Wenn Sie auch das Mittelteil des Gehäuse wechseln, entfernen Sie die kleine schwarz Schutzfolie und nehmen das Magnet aus der Vertiefung. Lösen Sie die 8 Schrauben der Mechnik und entfernen Sie die 2 Gummipuffer. Setzten Sie die Gummipuffer in das neue Mittelteil ein und befestigen Sie die 8 Schrauben wieder. Das Magnet und den Aufkleber setzen Sie ebenfalls wieder in das neue Gehäuse ein. Öffnen Sie die zwei Laschen der Chromblende vorsichtig und heben die Chromblende vorsichtig ab. Achtung die Blende ist mit Klebeband angeklebt und ist sehr empfindlich.

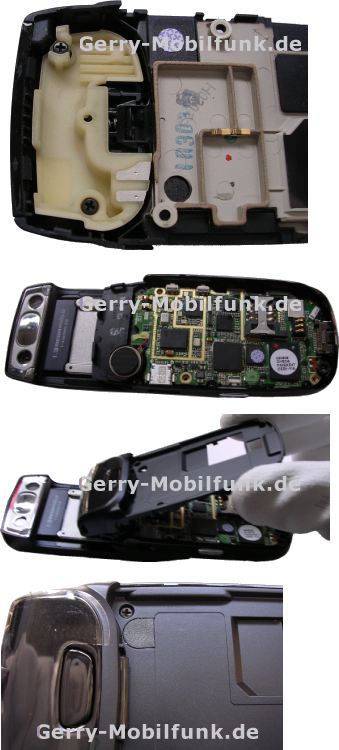

Bitte anclicken Setzen Sie die Schiebemechanik von oben in das Gehäuse ein und verschrauben Sie das Gehäuse mi den 4 Schrauben, anschliessend setzen Sie die Schrauben Blenden wieder ein. Jetzt können Sie das Tastaturgehäuse wieder einsetzen und verschrauben. Bringen Sie die Schiebemechanik in Mittelstellung stellen die Platine hochkant in das Gerät. Nun setzen Sie das Flachbandkabel wieder ein und kleben den Sicherungsaufkleber auf den Stecker. Setzen Sie die Platine von oben in das Gehäuse ein und befestigen den Buzzer (Ruftongeber) wieder. Lösen Sie die 2 Schrauben der Antenne und setzen Sie die Antenne in das neue Gehäuse ein. Nun können Sie die Unterschale einsetzen und die 4 Schrauben anziehen. Bitte anclicken


Zubehör und Ersatzteile Samsung D500


Ersatzteile für das Samsung D500


07.08.2020
Michi
(5348)		Mein SGH -D500
Sehr geehrter Herr Schreiber,
bei meinem liebgewonnenem Handy funktionieren die Tasten zum Hoch- und Runterdrücken plötzlich nicht mehr... Rechts/links funktoniert...
Ist die \"Matte\" eventuell defekt...? Was kann ich tun....? Und: Ich brauche das USB-/Datenübertragungskabel vom Handy zum notebook.... Haben Sie sowas da?
Wäre Ihnen sehr dankbar für eine Antwort....
Antwort:
Der Fehler wird eher durch ein Defektes Tastaturboard bzw. der Tastaturfolie verursacht. Die Tastenmatte selbst wird eher nicht der Grund für den Fehler sein.
